Микрофонная система Double MS+ Z

Double MS– это компактный массив, состоящий из трех расположенных в одном месте микрофонов, два из которых являются кардиоидными, расположенными мембранами в разные стороны – один вперед, к центру записываемого источника, другой – назад, от источника (М - Middle), и один (S - Side) представляет собой либо одиночный микрофон, либо микрофонный массив из 8 расположенных рядом друг с другом капсюлей, ориентированных в стороны от центра записываемого источника (см. раздел 9.4.1)

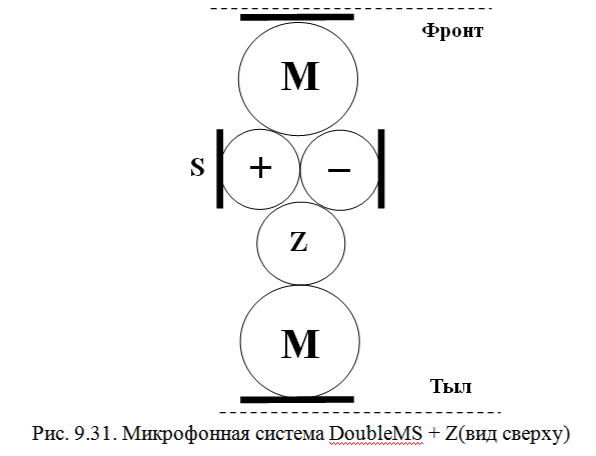

Путем добавления к этой системе одного вертикально ориенти-рованного Z-микрофона (рис. 9.31) можно получить эквивалент формата AmbisonicB:

W = Middle + Middle Surround

X = Middle – Middle Surround

Y = Side

Z = Z

Таким образом, декодирующая матрица для получения на выходе формата 7.0 (5 горизонтальных каналов L, R, C, LS, RS + 2 вертикальных LH и RH) будет выглядеть следующим образом:

Left = Middle + Side

Right = Middle – Side

Center = Middle

Left Surround = Middle Surround + Side

Right Surround = Middle Surround – Side

Left Height = Middle + Side + Z

Right Height = Middle – Side + Z

Раздел 9.5.2 из книги В.А. Никамин "Многоканальные звуковые системы" СПб, 2017. 184 с.
