Логарифмическая линейка

Бурный рост народного· хозяйства нашей страны требует высокой механизации труда инженеров и техников, рабочих и служащих, колхозников, всех тружеников советского общества. Немаловажное значение nриобретают механизация и техника вычислительных работ, где наряду с электронно-счетными машинами исnользуются всевозмож­ные таблицы и счетная логарифмическая линейка. Логарифмическая линейка является достуnным и портативным счетным прибором, nозволяющим значительно сократить время и труд на всевозможные вычисления.

В настоящее время происходит быстрое развитие и внедрение в практику счетных приборов и вычислительных машин. Однако счетная логарифмическая линейка продолжает оставаться самым массовым вычис­лительным прибором для расчетов, не требующих боль­шой точности и скорости. Научиться быстро и точно работать на логарифмической линейке значительно легче, чем это многим кажется.

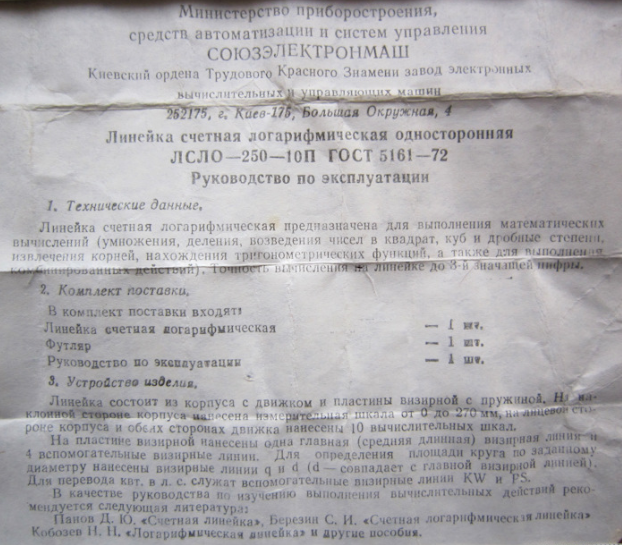

Логарифми́ческая лине́йка, счётная линейка — аналоговое вычислительное устройство, позволяющее выполнять несколько математических операций, в том числе умножение и деление чисел, возведение в степень (чаще всего в квадрат и куб), вычисление квадратных и кубических корней, вычисление логарифмов, потенцирование, вычисление тригонометрических и гиперболических функций и некоторые другие операции. Если разбить вычисление на три действия, то с помощью логарифмической линейки можно возводить числа в любую действительную степень и извлекать корень любой действительной степени. ГОСТ 5161—72 - ГОСТ 5181—72.

До появления карманных калькуляторов этот инструмент служил незаменимым расчётным орудием инженера. Точность расчётов — около 3 значащих цифр.

Линейки, выпускавшиеся в СССР, в отличие от линейки на фото, почти всегда имели дополнительную сантиметровую шкалу у скошенного края, как и у обычной линейки. Стандартная линейка имела длину 30 см, что было удобно для геометрических работ с форматом А 4. При этом логарифмические шкалы имели длину 25 см, на концах обычно наносились их обозначения. Реже встречались линейки малого размера со шкалами длиной 12,5 см и большого размера — со шкалами длиной 50 см.

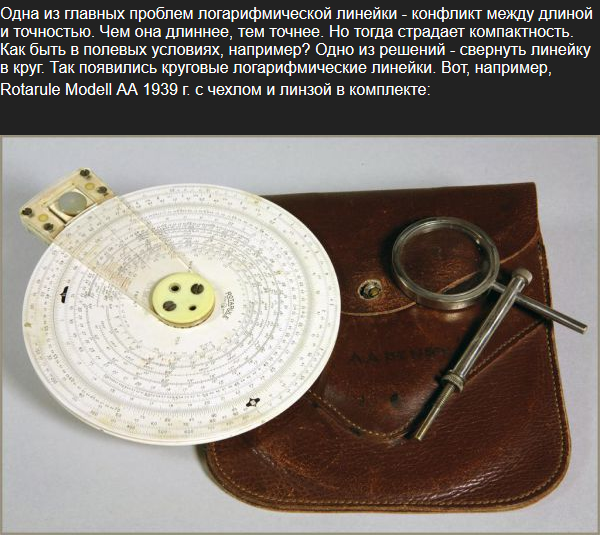

Внимание вычислителей заслуживает выпускаемый московским заводом «Калибр» логарифмический диск «Спутник», предназначенный, как и нормальная счетная логарифмическая линейка, для различных вычислений (логарифмические круги), преимущество которых заключалось в их компактности. В начале XX века для вычислений с повышенной (в 10—100 раз) точностью пользовались

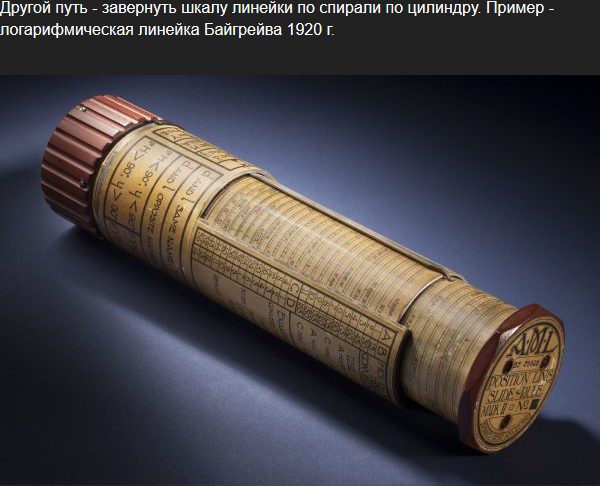

настольными счётными вальцами — механическим устройством, в котором логарифмические шкалы нанесены на образующие цилиндров, один из которых может соосно перемещаться вдоль другого и вращаться вокруг него.

Историческая справка

Логарифмическая шкала — прямолинейный отрезок, па котором отложены логарифмы чисел и тригонометрических функций — основа устройства счетной линейки,— была предложена лондонским про­фессором Эдмунтом Гунтером (1581—1626), т. е. спустя примерно шесть лет после опубликования (1614) Д. Непером (1550—1617) его работы о логарифмах. В 1620 г. Э. Гунтер сделал доклад об Этом в Парижской Академии наук с демонстрацией своей линейки, на которой основными являлись шкалы — чисел, квадратов, кубов, синусов и тангенсов. Прототипом современной счетной линейки явилась конструкция прямоугольной логарифмической линейки, разработанной англича­нином Р. Биссакером в 1654 г. И только в 1851 г. Мангейм (Фран­ция) предложил к линейке бегунок; с этого времени она приняла современный вид. В России логарифмическая линейка впервые была описана А. Д. Фарварсоном в его работе «Книжица о сочинении и описании сектора шкал плоской и гунтерской со употреблением оных инструментов в решении различных математических проблем», опубликованной в 1739 г. В конце XIX в. счетные логарифмические линейки стали изго­товляться на фабриках и с этого времени начали появляться не только универсальные счетные линейки со шкалами разной длины и с различными приспособлениями (микрометренными винтами, лупа­ми и другими деталями) для уточнения и облегчения вычислений, но и специальные счетные линейки (электротехнические, для эконо­мистов, а позднее — геодезические, для радиотехнических расчетов и др.), отличающиеся от универсальных наличием специальных шкал. К этому же времени относится и появление счетных линеек с двойными логарифмическими шкалами.

Одновременно (1622 год) свой вариант линейки, мало чем отличающийся от современного, опубликовал в трактате «Круги пропорций» Уильям Отред, который и считается автором первой логарифмической линейки. Сначала линейка Отреда была круговой, но в 1633 году было опубликовано, со ссылкой на Отреда, и описание прямоугольной линейки. Приоритет Отреда долгое время оспаривал Ричард Деламейн, который, вероятно, независимо реализовал ту же идею. Дальнейшие усовершенствования сводились к появлению второй подвижной линейки-«движка» (Роберт Биссакер, 1654 и Сет Патридж, 1657), разметке обеих сторон линейки (тоже Биссакер), добавление двух «шкал Уингейта», отметке на шкалах часто используемых чисел (Томас Эверард, 1683). Бегунок появился в середине XIX века (А. Мангейм).

Устройство и принципы использования

Принцип действия логарифмической линейки основан на том, что умножение и деление чисел заменяется соответственно сложением и вычитанием их логарифмов.

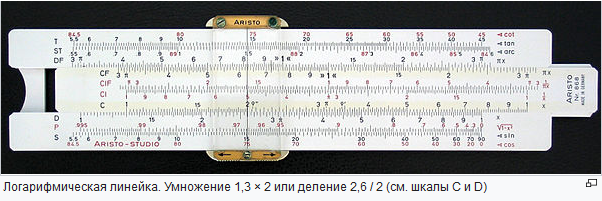

Простейшая логарифмическая линейка состоит из двух шкал в логарифмическом масштабе, способных передвигаться относительно друг друга, являя собой образец транспарантной номограммы. Более сложные линейки содержат дополнительные шкалы на корпусе и движке и прозрачный бегунок (иногда он называется также ползунко́м или визи́ром) — прозрачную рамку (из стекла, плексигласа и т.п.), на которой нанесены несколько рисок (визи́рных линий), позволяющих фиксировать на шкалах числа; бегунок может свободно двигаться вдоль корпуса, визирные линии нанесены перпендикулярно шкалам. На обратной стороне корпуса линейки могут находиться какие-либо справочные таблицы. Движок обычно размечается шкалами с обеих сторон, результаты с его обратной стороны (где часто размещаются шка́лы тригонометрических функций) могут считываться в специальных вырезах на обратной стороне корпуса линейки, пользователь может также извлечь движок из корпуса и вставить его обратной стороной вперёд.

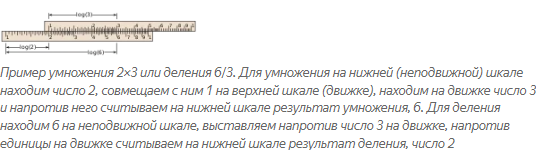

Пример умножения 2×3 или деления 6/3. Для умножения на нижней (неподвижной) шкале находим число 2, совмещаем с ним 1 на верхней шкале (движке), находим на движке число 3 и напротив него считываем на нижней шкале результат умножения, 6. Для деления находим 6 на неподвижной шкале, выставляем напротив число 3 на движке, напротив единицы на движке считываем на нижней шкале результат деления, число 2

Пример умножения 2×3 или деления 6/3. Для умножения на нижней (неподвижной) шкале находим число 2, совмещаем с ним 1 на верхней шкале (движке), находим на движке число 3 и напротив него считываем на нижней шкале результат умножения, 6. Для деления находим 6 на неподвижной шкале, выставляем напротив число 3 на движке, напротив единицы на движке считываем на нижней шкале результат деления, число 2

Для того чтобы вычислить произведение двух чисел, начало или конец подвижной шкалы совмещают с первым множителем на неподвижной шкале, а на подвижной шкале находят второй множитель. Напротив него на неподвижной шкале находится результат умножения этих чисел:

Чтобы разделить числа, на подвижной шкале находят делитель и совмещают его с делимым на неподвижной шкале. Начало (или конец) подвижной шкалы указывает на результат.

С помощью логарифмической линейки находят лишь мантиссу числа, его порядок вычисляют в уме. Точность вычисления зависит от длины шкалы и для нормальных линеек (25 см) составляет 3—4 значащих цифры. Для выполнения других операций используют бегунок и дополнительные шкалы.

Следует отметить, что, несмотря на простоту, на логарифмической линейке можно выполнять достаточно сложные расчёты. Раньше выпускались довольно объёмные пособия по их использованию.

Логарифмическая линейка в XXI веке

Логарифмические линейки широко использовались для выполнения инженерных расчётов примерно до начала 1980-х годов, когда они были вытеснены калькуляторами.

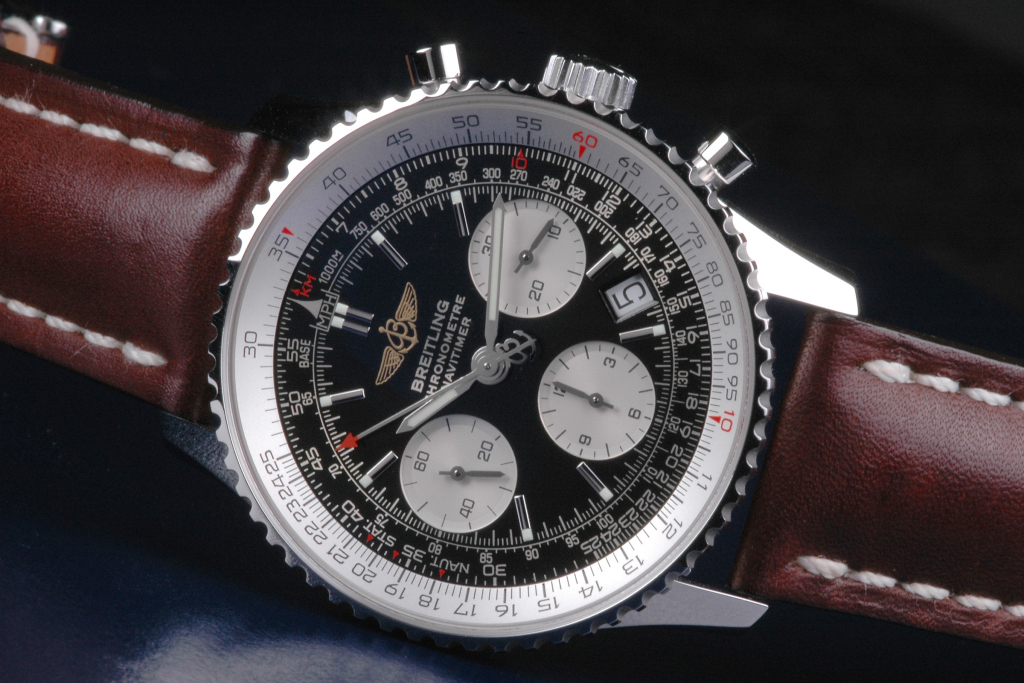

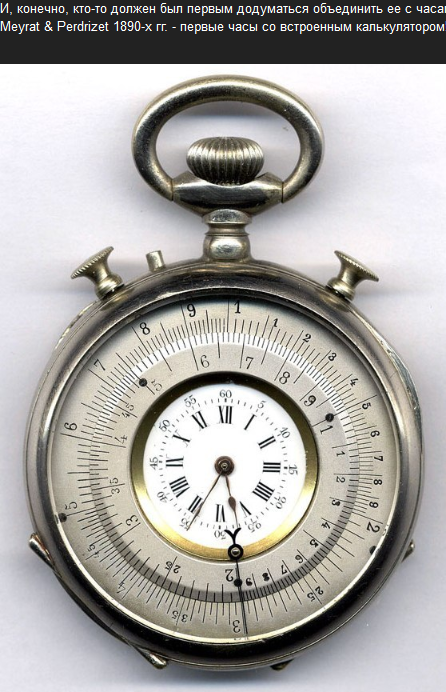

Однако в начале XXI века логарифмические линейки получили второе рождение в наручных часах:

следуя моде, производители некоторых марок (среди которых Breitling, Citizen, Orient) выпустили модели со встроенной логарифмической линейкой, выполненной в виде вращающихся колец со шкалами вокруг циферблата. Производители обычно называют такие устройства «навигационная линейка». Их достоинство — можно сразу, в отличие от микрокалькулятора, получить информацию, соответствующую табличной форме представления (например, таблицу расхода топлива на пройденное расстояние, перевода миль в километры, подсчёт пульса, определение скорости поезда и тому подобное). Однако в большинстве случаев логарифмические линейки, встроенные в часы, не оснащены шкалами для вычисления значений тригонометрических функций.

Виды линеек

Литература

Заключение

При выборе счетной логарифмической линейки той или иной конструкции следует учитывать эксплуатационные особенности каждой из них.
