Как из старой чугунной батареи собрать эффективный и экономичный обогреватель: правильная схема!

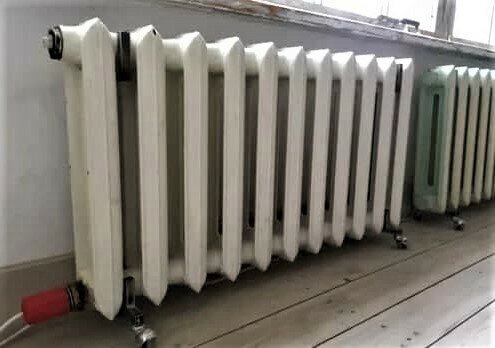

Старая чугунная батарея — это отличная заготовка для изготовления экономичного и при этом крайне эффективного обогревателя, который подойдёт для отопления дома, дачи, гаража, теплицы. Данное устройство отличается простотой сборки и эксплуатации. О том, как его сделать — читайте далее.

Необходимые элементы

Помимо чугунного радиатора с резьбой 32 мм понадобятся:

ТЭН под соответствующую резьбу со встроенным терморегулятором;

кран Маевского или клапан аварийного сброса давления.

Количество секций радиатора выбирайте на своё усмотрение, но придерживайтесь одного правила: на каждые 4 секции рекомендуемая мощность ТЭНа составляет 500 ватт. Если у вас, например, радиатор состоит из 10 секций, то лучше в него установить трубчатый нагреватель мощностью 1,2 кВт, или на крайний случай два ТЭНа по 500 ватт. ТЭНы с высокой мощностью будут быстро нагревать теплоноситель, что спровоцирует его частое включение/выключение. А это, в свою очередь, может вывести из строя терморегулятор.

Как собрать электронагреватель?

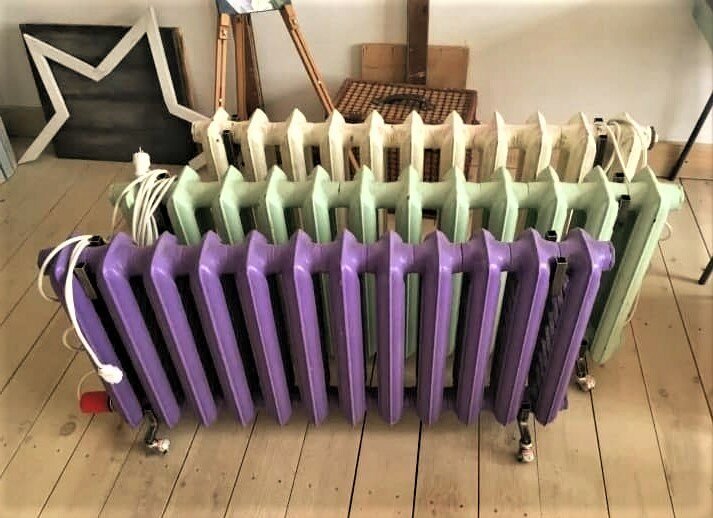

В первую очередь очистите и покрасьте радиатор. Это необязательно, но если обогреватель будет стоять в жилом помещении, то эстетика не помешает.

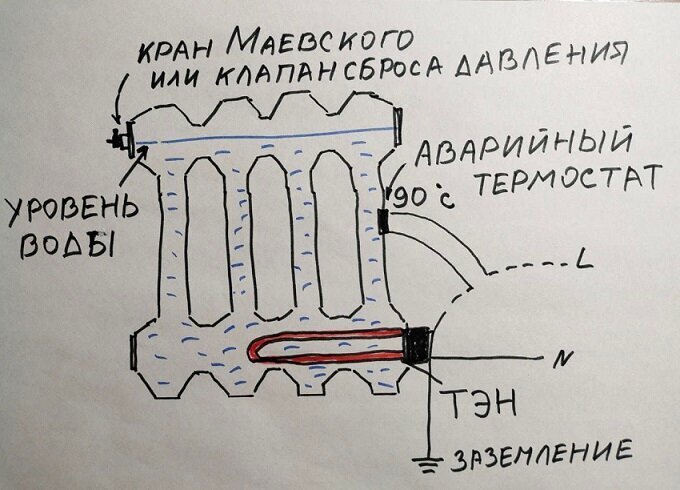

Порядок сборки:

открутите заглушку снизу и установите в неё ТЭН;

сверху по диагонали установите заглушку с отверстием под кран Маевского или аварийный клапан;

установите обогреватель в то место, где он будет находиться постоянно (установку производите строго по уровню — перекосы недопустимы);

через отверстие для крана/клапана залейте в радиатор воду до максимального уровня (так, чтобы она начала вытекать из отверстия);

установите кран Маевского или клапан сброса давления;

запитайте ТЭН к проводке и пользуйтесь обогревателем.

Данный прибор потребляет мало электроэнергии, но при этом обладает высокой теплоотдачей. Один четырехсекционный чугунный радиатор может поддерживать комфортную температуру в комнате площадью 12–18 квадратных метров.

Об уровне теплоносителя.

Воду, либо другой теплоноситель, необходимо заливать именно так, как указано в порядке сборки — так будет достигнута оптимальная циркуляция жидкости в обогревателе. Не нужно переворачивать радиатор и наполнять его полностью — в радиаторе должны остаться воздушные карманы! Именно они компенсируют температурное расширение нагретой жидкости.

Что ставить — кран Маевского или аварийный клапан?

Конечно же, лучше поставить клапан аварийного сброса давления. Потому что если из строя выйдет термостат, то ТЭН начнёт кипятить воду в радиаторе, это приведёт к повышению давления внутри системы и батарея может лопнуть. В случае если вы не следите за прибором, то клапан спасёт устройство от разрушения. Если в радиаторе в качестве теплоносителя использован пропиленгликоль или этиленгликоль, то к клапану нужно присоединить трубку и вывести её на улицу. Это необходимо, чтобы пары данных веществ не попадали в помещение.

Как избежать аварийной ситуации с закипанием теплоносителя?

При использовании крана Маевского избежать аварийной ситуации можно установкой дополнительного аварийного термостата, настроенного на температуру 80–90° C, который в случае выхода из строя основного термостата отключит ТЭН.

Вывод:

предпочтительнее установить клапан аварийного сброса давления;

менее безопасно — поставить кран Маевского в паре с дополнительным термостатом.

А чтобы вы предпочли, купить обогреватель или изготовить его самостоятельно? Пишите в комментариях!
