Как сделать разметочный рейсмус из того, что есть в гараже

По названию вы догадались о чем сегодня пойдет речь.

Мне кажется что, этот инструмент должен быть в каждой мастерской.

Процесс изготовления постараюсь описать в словах.

Из остатков фанеры я выпилил четыре равных прямоугольника размером 30х90мм

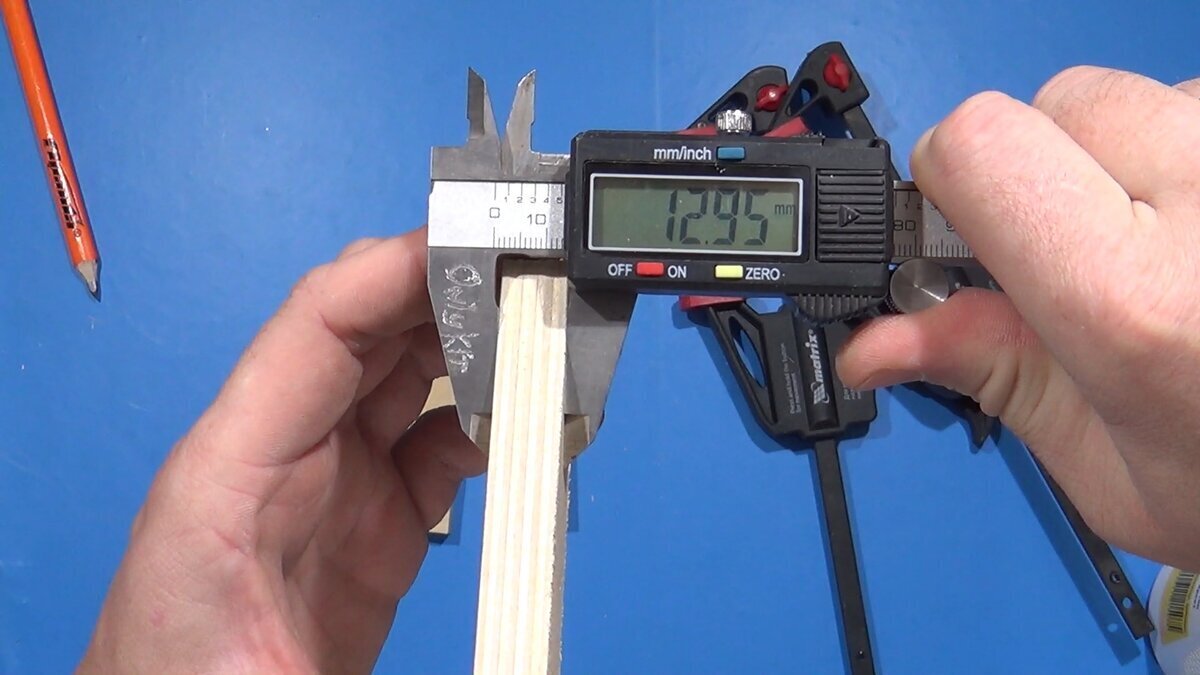

Данные отрезки были толщиной около 13 миллиметров,

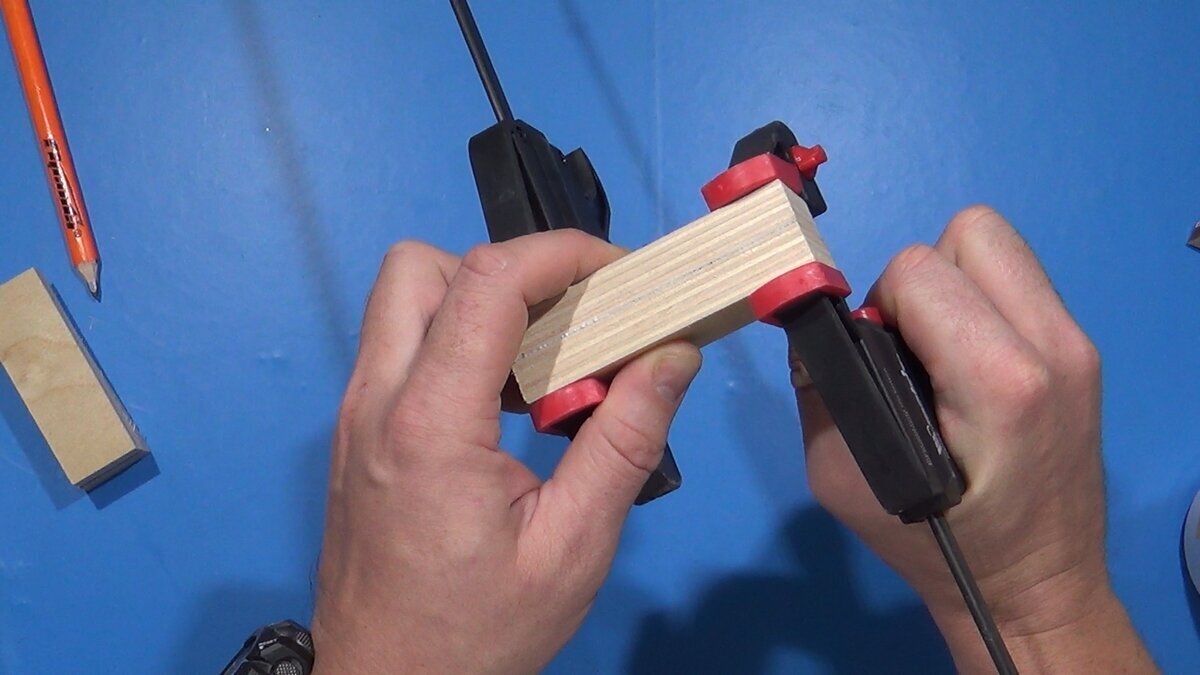

а мне нужна деталь в два раза толще. Следовательно я два прямоугольника склеил столярным клеем вместе.

Пока сохнет клей, займусь изготовлением других частей этого инструмента.

Т.к. я распилил четыре прямоугольника и два из них склеил, осталось у меня еще два😁

Один откладываю в сторону, а на втором коронками по дереву вырежу пару кругов, один побольше и второй поменьше.

Из этих частей планирую изготовить барашек. К ним мне еще нужен будет болт и мебельная гайка. Размер и длину болта подбираете на свое усмотрение.

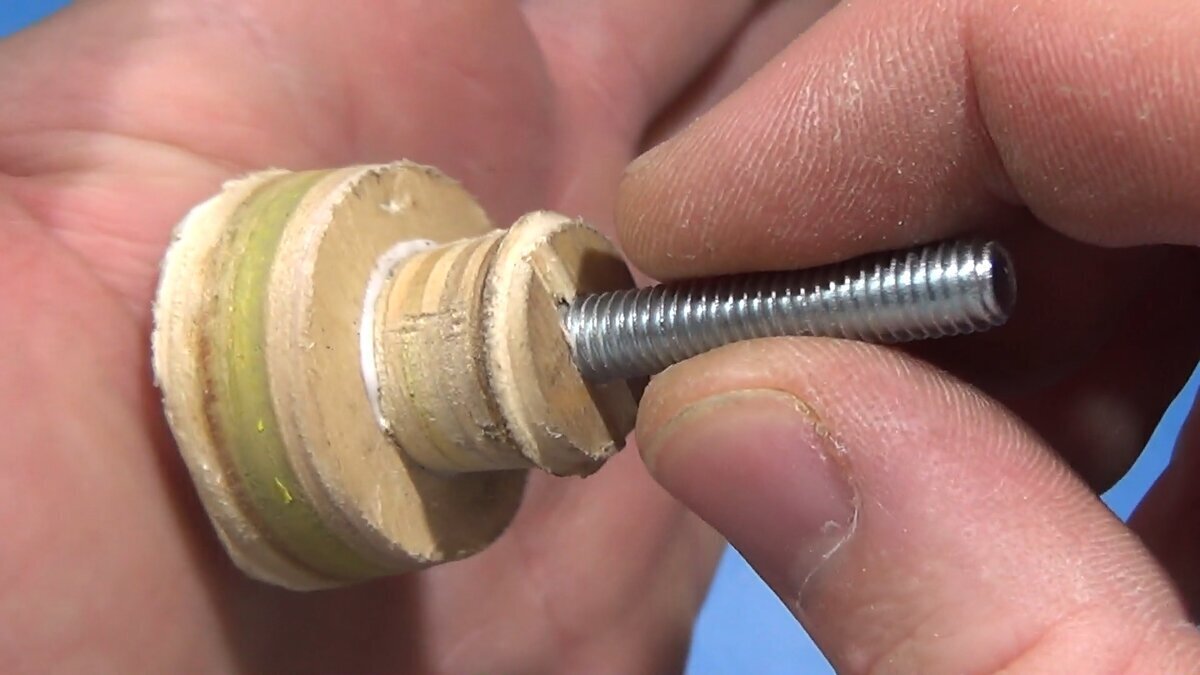

Теперь соединю все воедино, дополнительно между кругами нанесу клей.

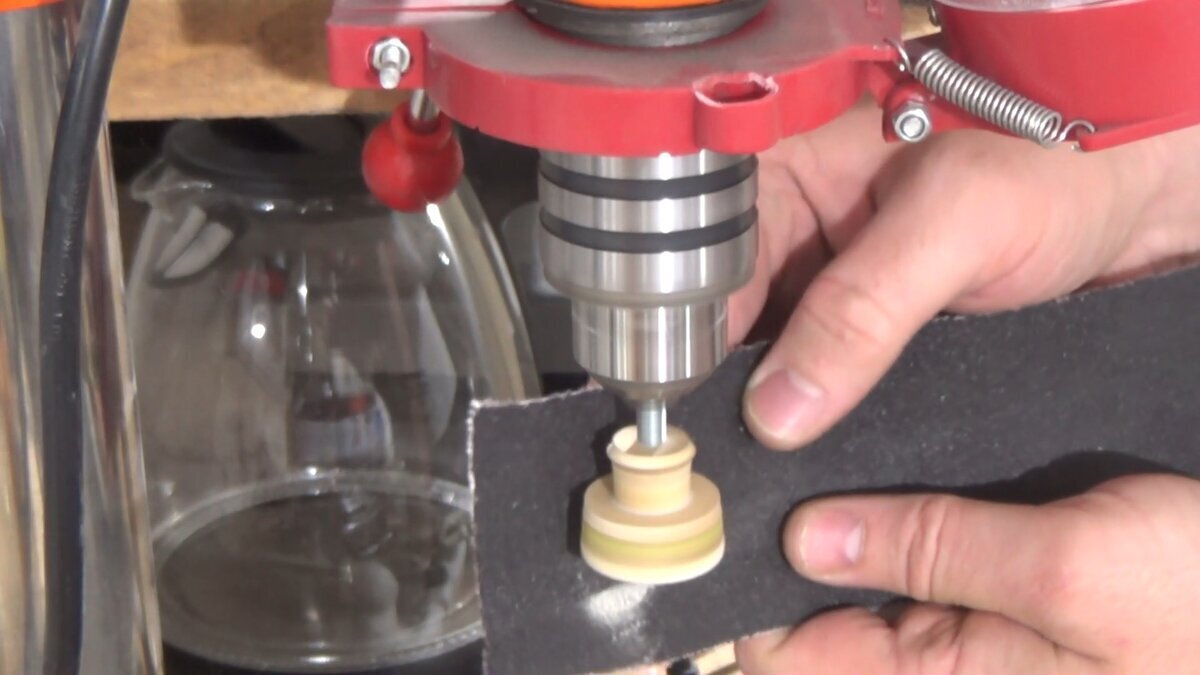

На фото выше барашек уже имеет вид, но все равно не красивый. Его я зажму в сверлильном станке и обработаю наждачной бумагой.

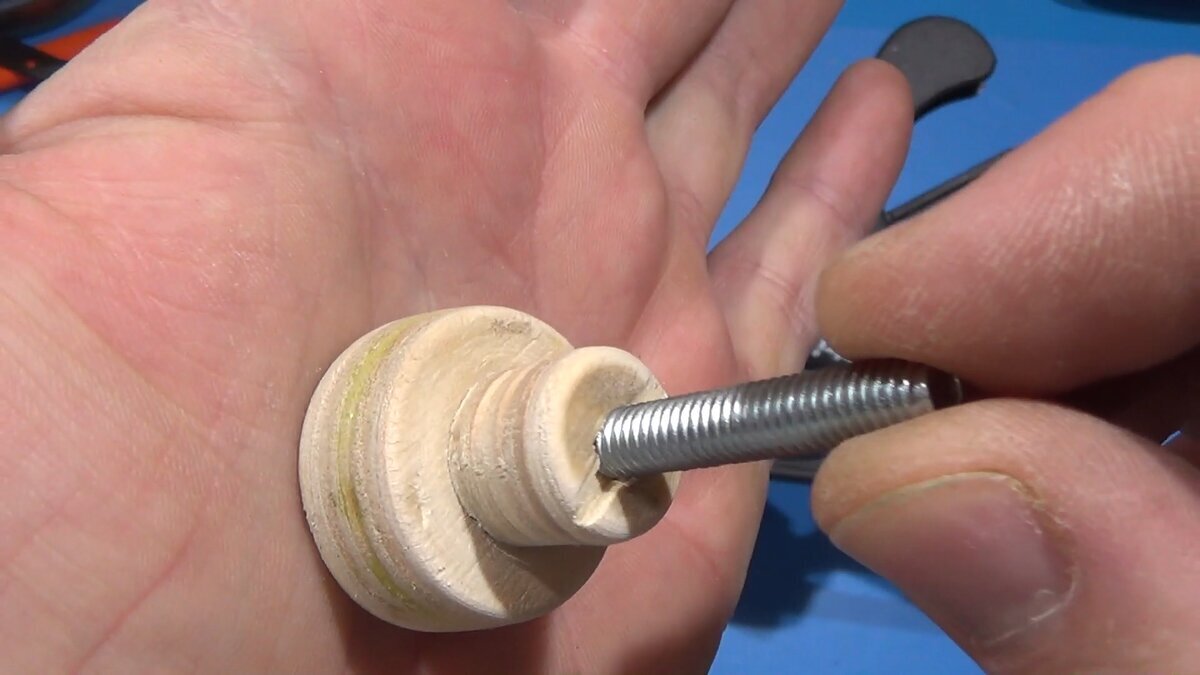

После обработки получился вполне себе приличный барашек.

На большом прямоугольнике клей уже подсох. На этой детали ищу середину и отмечаю ширину линейки которая в дальнейшем будет фиксироваться в рейсмусе.

Делаю пропил на глубину толщиной как линейка

и удаляю серединку канцелярским ножом

Теперь нужно в середине просверлить отверстие и сделать углубление для мебельной гайки.

Углубление нужно сделать побольше, т.к. по мимо гайки туда будет вставляться металлическая пластина, можно использовать и монетку. Эта пластина будет фиксировать линейку, нужна она для того что бы болт не царапал линейку.

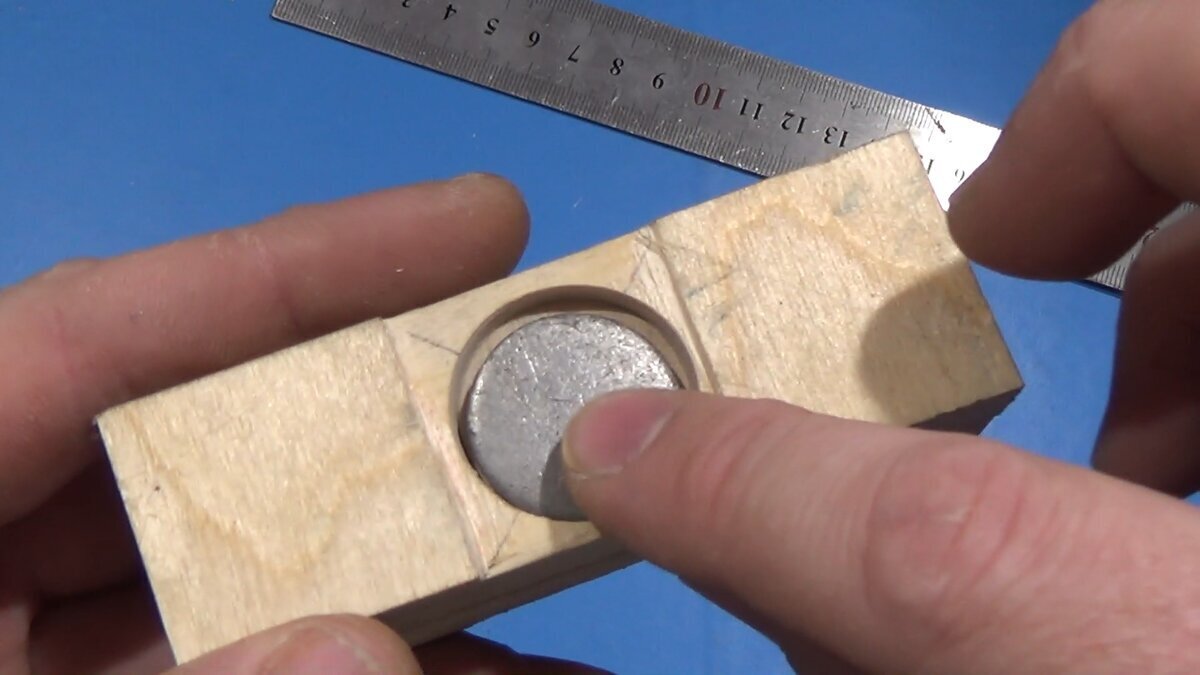

Остался финальный штрих. Вкладываем во внутрь "монетку" и сверху приклеиваем оставшийся прямоугольник.

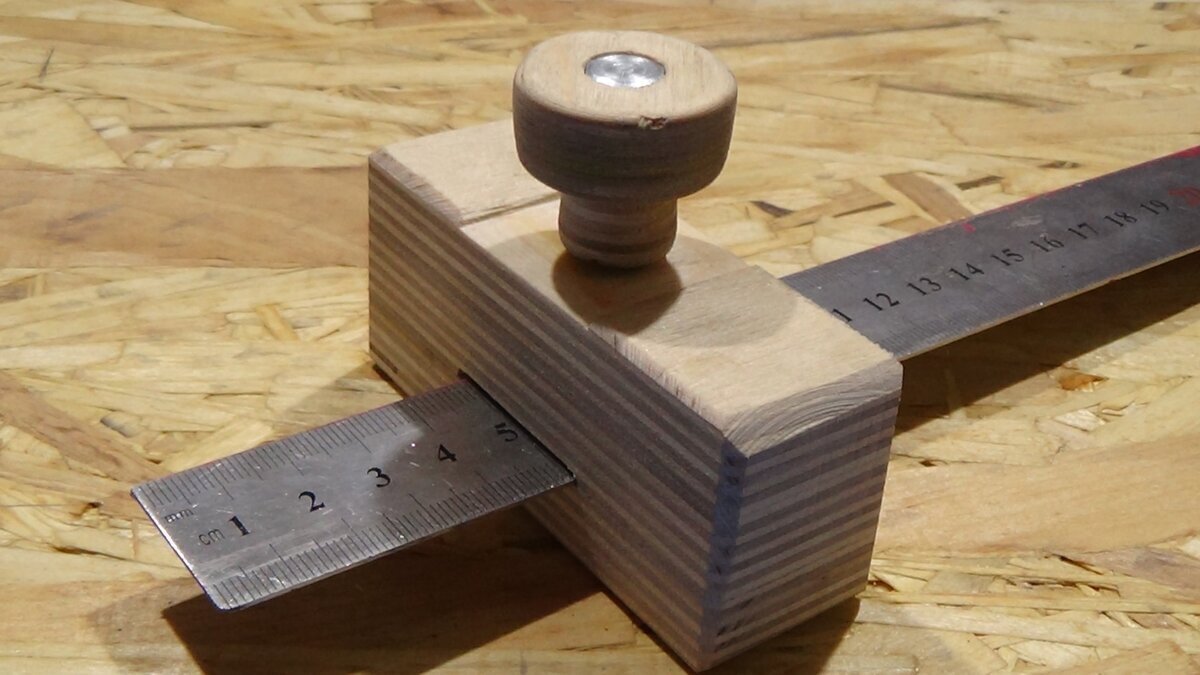

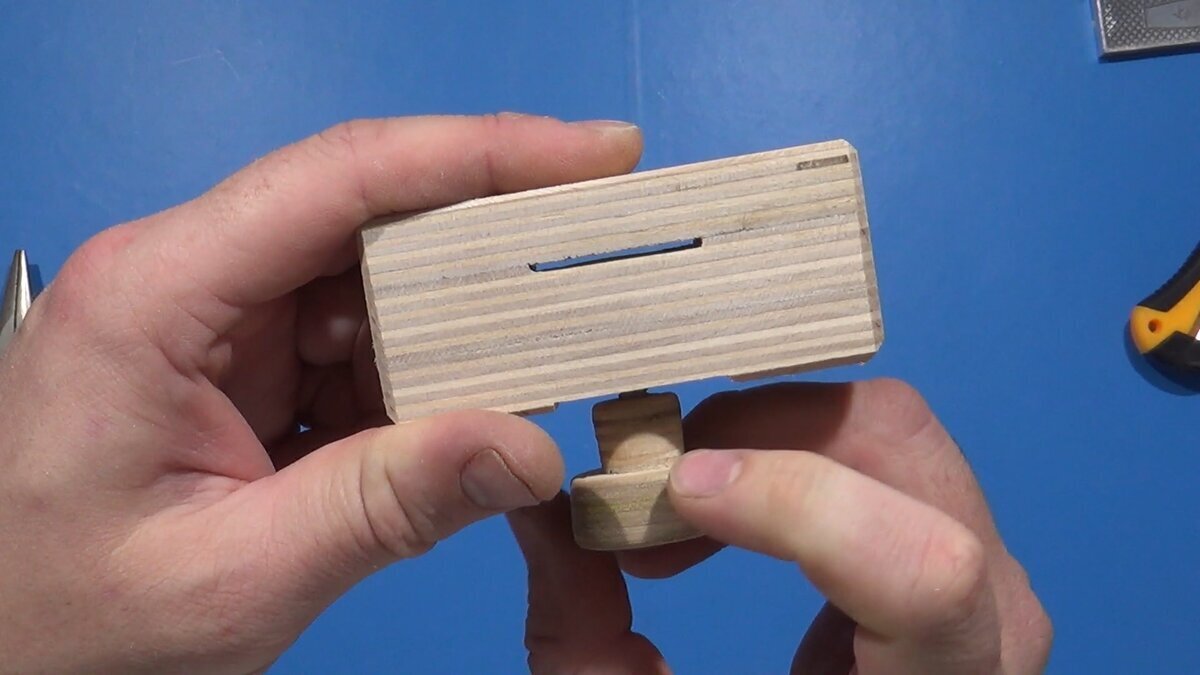

Немного подравнял края у готовой детали, вкрутил барашек и теперь этот инструмент готов к использованию.

Немного испытаний и результатом я готов. Самоделка оправдала мои ожидания и теперь самодельный разметочный рейсмус помогает мне в мастерской!
