Простой генератор синуса.

30 дочитываний
1 комментарий
Эта публикация уже заработала 1,51 рублей за дочитывания
Зарабатывать

Здрасти, если вдруг потребовался генератор синусоиды и так же вдруг, под рукой оказалась восьмилапая LM386 то можете считать, что генератор у вас в кармане, осталось найти малюсенькую лампочку на пару вольт и 15мА и спаять мост Вина.

Схема выдаёт очень чистый синус и пригодиться может в самых разных областях радиодела.

Ниже представлена схема из даташит как есть, а еще ниже приведены осциллограммы напряжения на выходе устройства.

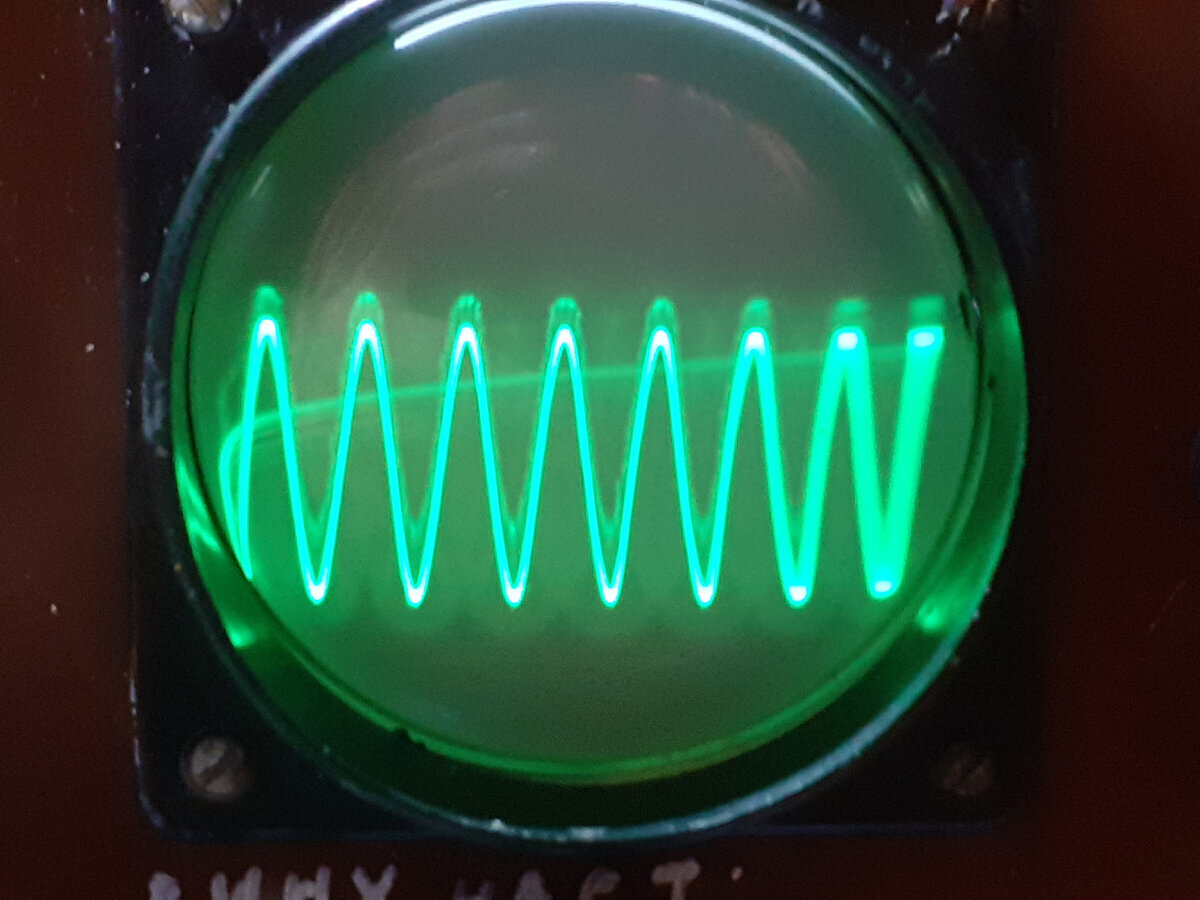

Вот так 10кГц выглядит на экране самодельного осциллографа.

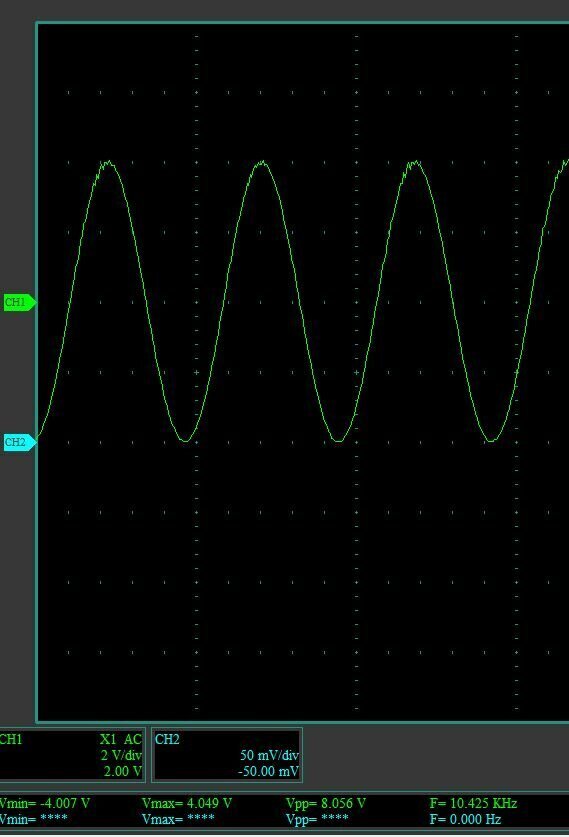

А вот так её отобразил USB осциллоскоп.

Собрано устройство на макетке и питается от регулируемого БП.

Интересно то, что при изменении напряжения питания от 8В до 12В ни частота ни амплитуда сигнала не изменяются.

Более подробно, а так же много интересного читайте на моем Дзен канале "Меандр" ищется без проблем всеми поисковиками, буду рад подписке и лайкам, как тут, так и на Дзене!

Всем спасибо и до скорого.
