Настройка зажигания на Ниве 21213

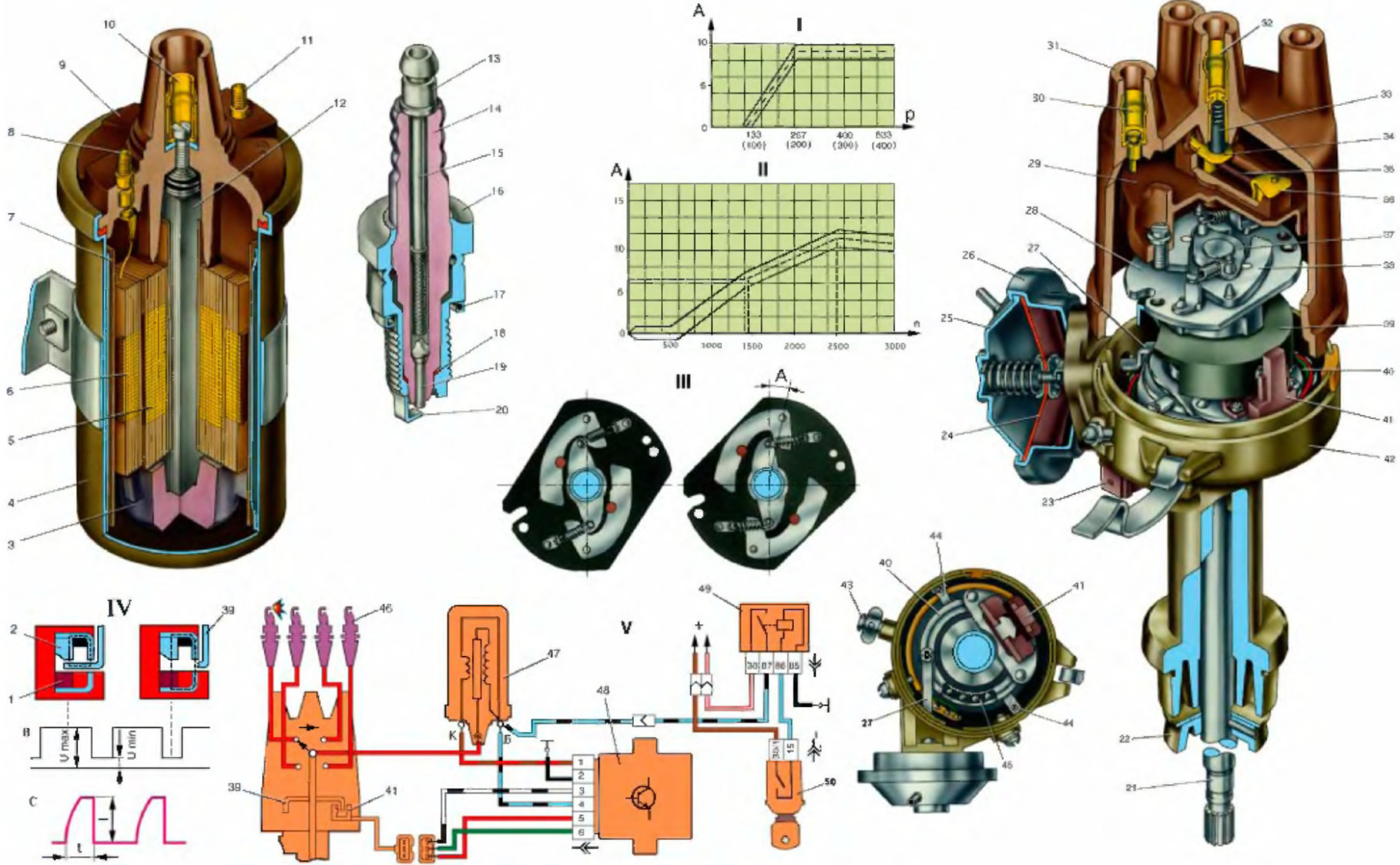

1. Полупроводниковая пластинка с интегральной микросхемой; 2. Постоянный магнит; 3. Изолятор; 4. Корпус катушки зажигания; 5. Вторичная обмотка; 6. Первичная обмотка; 7. Наружный магнитопровод; 8. Клемма “К” вывода конца первичной обмотки; 9. Крышка; 10. Клемма высокого напряжения; 11. Клемма “Б” вывода начала первичной и конца вторичной обмоток; 12. Сердечник; 13. Контактная гайка; 14. Изолятор свечи; 15. Стержень; 16. Корпус свечи; 17. Уплотнительное кольцо; 18. Теплоотводящая шайба; 19. Центральный электрод; 20. Боковой электрод; 21. Валик датчика-распределителя зажигания; 22. Маслоотражательная муфта валика; 23. Штепсельный разъем; 24. Диафрагма; 25. Крышка вакуумного регулятора; 26. Корпус вакуумного регулятора; 27. Тяга вакуумного регулятора; 28. Опорная пластина регулятора опережения зажигания; 29. Ротор распределителя зажигания; 30. Боковой электрод с клеммой для провода к свече зажигания; 31. Крышка распределителя зажигания; 32. Центральный электрод с клеммой для провода от катушки зажигания; 33. Уголек центрального электрода; 34. Центральный контакт ротора; 35. Резистор 1000 Ом для подавления радиопомех; 36. Наружный контакт ротора; 37. Пластина центробежного регулятора; 38. Грузик регулятора опережения зажигания; 39. Экран; 40. Опорная пластина бесконтактного датчика; 41. Бесконтактный датчик; 42. Корпус датчика-распределителя зажигания; 43. Корпус масленки; 44. Стопорная пластина подшипника; 45. Подшипник опорной пластины бесконтактного датчика; 46. Свечи зажигания; 47. Катушка зажигания; 48. Коммутатор; 49. Реле зажигания; 50. Выключатель включения зажигания. I. Характеристика вакуумного регулятора опережения зажигания: А – угол опережения зажигания, град; Р – разрежение, гПа (мм рт. ст.) II. Характеристика центробежного регулятора опережения зажигания: А – угол опережения зажигания, град; n – частота вращения валика распределителя зажигания, мин III. Схема работы центробежного регулятора опережения зажигания: А – угол опережения зажигания IV. Схема работы бесконтактного датчика: В – импульсы напряжения (U) на выходе датчика; С – импульсы тока (I) в первичной обмотке катушки зажигания; t – время накопления тока
