Совмещенные микрофонные стереосистемы

Раздел 9.2 из книги В.А. Никамин "Многоканальные звуковые системы, СПб, 2017, 184 с.

К этой группе относят микрофонные системы, в которых используются два направленных микрофона, мембраны которых располагаются в одной точке. Ширина стерео панорамы здесь зависит от формы диаграмм направленности микрофонов и способа их установки.

Наиболее известными совмещенными системами являются XY stereo, MS stereo и Blumlein stereo.

Система XY stereo

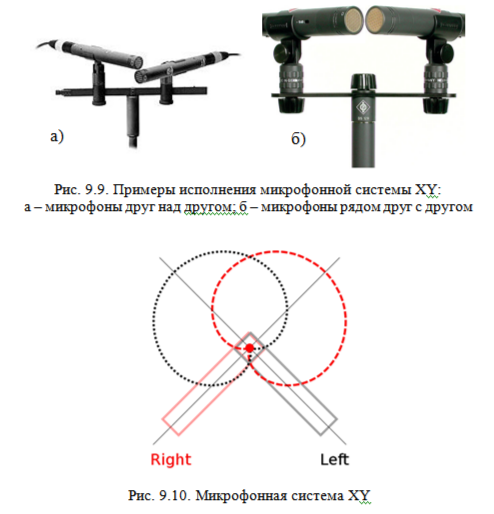

В микрофонной системе XY stereo используются два направлен-ных микрофона с кардиоидными или суперкардиоидными диаграммами направленности, установленные так, чтобы их мембраны располагались в непосредственной близости друг к другу (рис. 9.9) – либо на одной вертикальной оси друг над другом (рис. 9.9,а), либо в одной плоскости рядом друг с другом (рис. 9.9,б), а акустические оси образовывали между собой некоторый угол в горизонтальной плоскости (чаще всего 90º – 120º) (рис. 9.10).
