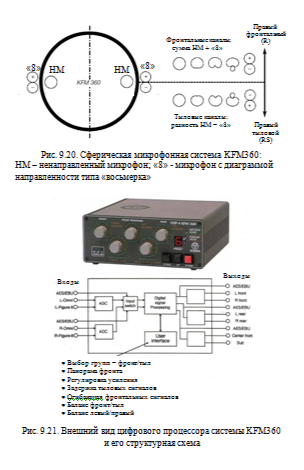

Еще одной интересной микрофонной системой является сферическая система KFM360, которую разработала фирма Schoeps. Эта система представляет собой сферу (оттого и Surround Sphere- про-странственная сфера), весьма приблизительно имитирующая человеческую голову, на которой в местах расположения ушей размещены по одному ненаправленному микрофону и по микрофону с диаграммой направленности типа «восьмерка» (рис. 9.20), акустические оси которых направлены вперед, т.е. туда, где располагаются источники звука (например, на сцену).
Выходы микрофонов подключены к специальному процессору, который способен суммировать уровни сигналов в различных про-порциях. Таким образом, получается достаточно гибкая система, с помощью которой можно формировать самые разные диаграммы направленности микрофонной системы (круг, кардиоида, суперкардиоида, восьмерка и др.) - как во фронтальной, так и в тыловой области
Структурная схема цифрового процессора DSP-4, обеспечивающего функционированиесистемы KFM360, и его внешний вид показаны на рис. 9.21.
Система KFM360 обеспечивает достаточно широкий угол охвата - 120º, поэтому ее можно устанавливать довольно близко к источникам звука. Наличие гибкой системы матричной обработки выходных сигналов с микрофонов, позволяет получить, в частности, полный набор сигналов в формате 5.1, включая низкочастотный канал. Система обеспечивает хорошую локализацию источников звука и эффективно используется при записи музыки, в частности для формирования различных пространственных эффектов.
Раздел 9.4.2 книги В.А. Никамин "Многоканальные звуковые системы" СПб, 2017. 184 с.
