Как уже говорилось выше, излучение лазера является сильно расходящимся. Для того чтобы сформировать из него параллельный пучок, используют специальную линзу, которая называется коллиматором. Такое название происходит от искаженного латинского слова collimo (правильное collineo) – направляю по прямой линии. Оптический коллиматор – это устройство для получения пучков параллельных световых лучей.

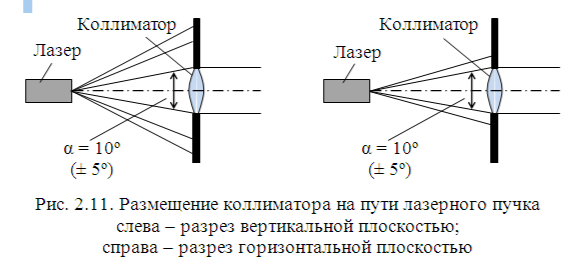

Поскольку в горизонтальной плоскости (параллельной n-p– переходу лазерного диода) расхождение пучка в лучшем случае 10º(± 5º относительно центральной оси), а в вертикальной (перпендикулярной n-p– переходу лазерного диода) может достигать 40-50º, то для получения пучка, равномерного по амплитуде и фазе в поперечном сечении, обычно используют поток излучения, распространяющийся в круговом конусе с углом между образующей и центральной осью порядка 5º (рис. 2.11). При этом часть выделенной таким образом мощности лазера составляет около 20% от общей мощности. Линзу коллиматора помещают в специальную зачернённую оправу для того чтобы избежать отражений света, который может попасть назад в лазер и вызвать изменение режима генерации.
Согласующий объектив – это обычная линза, подобранная таким образом, чтобы согласовать размеры пучка в оптической системе с размерами фотоприемника. Такой линзы может и не быть, или вместо нее может использоваться какой-то другой элемент. Например, цилиндрическая линза, которая используется в системе автофокусировки по методу астигматизма пучка.
