MSI готовит самую мощную материнскую плату AM5 для процессоров AMD Ryzen 9000 — MEG X870E GODLIKE с 28 фазами питания, 8-контактным разъемом питания д

Флагманская материнская плата MEG X870E GODLIKE нового поколения от MSI будет обладать поистине чудовищным дизайном, предлагая 28 фаз для процессоров AMD Ryzen 9000.

Материнская плата MSI MEG X870E GODLIKE «AM5» подготовлена ​​не только для AMD Ryzen 9000, но и для процессоров Zen следующего поколения, предлагает огромный дизайн с 28 VRM и множество вводов-выводов

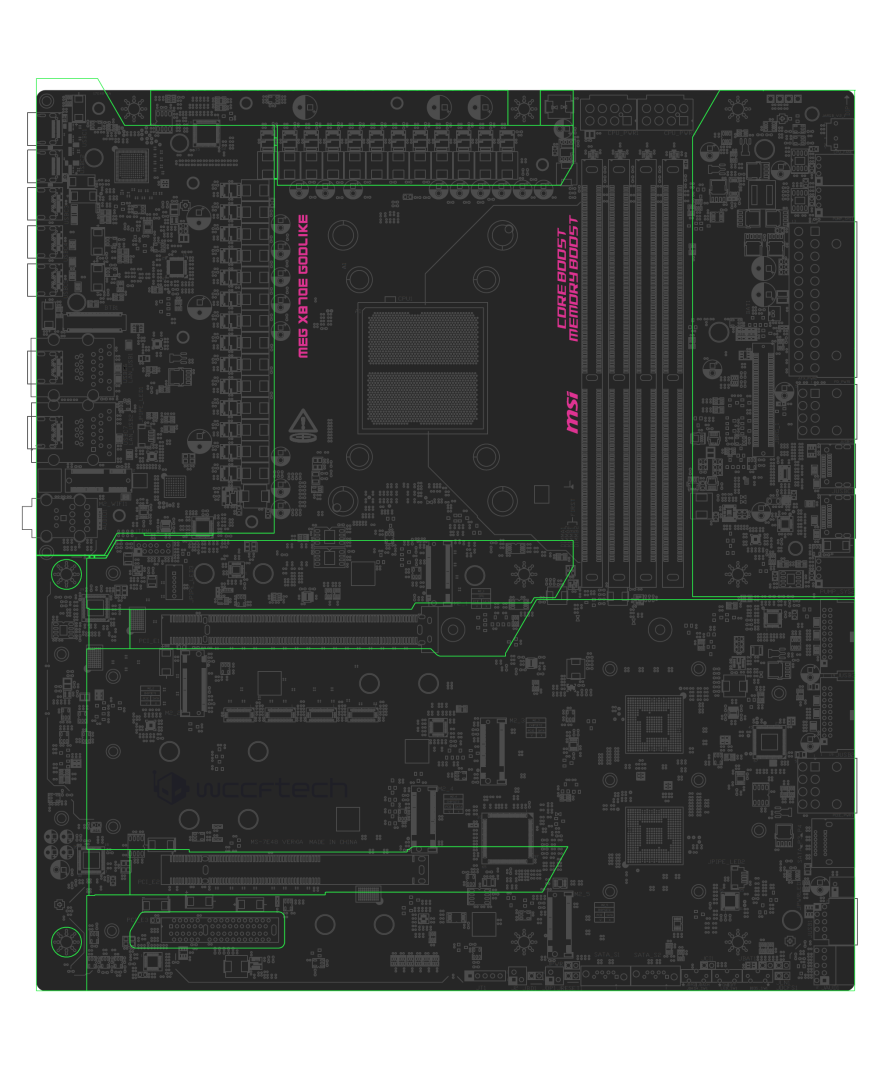

MSI готовит обширный список материнских плат AMD AM5 в рамках своей линейки 800-й серии. Эти платы будут использовать чипсеты X870E и X870. Мы видели пару этих материнских плат во время Computex 2024 , а новый дизайн MPG Carbon WiFi был представлен во время Gamescom 2024. Мы также показали больше моделей в рамках этого семейства здесь . Сегодня у нас есть чертеж печатной платы для флагманской модели MSI AM5 800-й серии, MEG X870E GODLIKE.

Что касается питания, материнская плата MSI MEG X870E GODLIKE имеет 28 фаз питания с силовыми каскадами 110 А. Это на +1 VRM больше, чем у X670E GODLIKE, которая была оснащена силовыми каскадами 105 А. Питание процессора осуществляется с помощью двух 8-контактных разъемов, а стандартный 24-контактный разъем питания (ATX) питает всю плату. Четыре слота DDR5 DIMM поддерживают скорость DIMM более 8000 МТ/с и емкость до 256 ГБ с новейшими модулями на 64 ГБ. Материнская плата оснащена всеми полезными функциями, такими как светодиоды DEBUG и EZ DEBUG, а также переключатели питания/сброса.

С правой стороны слотов DIMM имеется разъем, который используется для подключения панели управления M-Vision Dashboard, функции, возвращающейся из серии X670E.

Поддержка процессоров AMD Ryzen 9000/8000/7000 для настольных ПК (сокет AM5)

28-фазная (110 А) конструкция ЦП VRM

Двойные 8-контактные разъемы питания для ЦП

Четыре слота DDR5 DIMM (емкостью до 256 ГБ)

Поддержка EXPO с поддержкой памяти DDR5-8000+

Проектирование печатной платы из 10 слоев и 2 унций меди

8 портов USB Type-C (2x 40 Гбит/с, 1x 20 Гбит/с, 5x10 Гбит/с)

Два слота x16 PCIe Gen 5 (электрические x16/x8)

Пять слотов M.2 (2x Gen 5, 3x Gen 4)

Радиаторы M.2 Shield Frozr для слотов M.2

Усиленные сталью слоты PCIe и памяти

Двойные кристаллы X870E PCH

Дополнительный 8-контактный разъем для питания PCIe (поддержка RTX 50)

4 порта SATA III

Что касается слотов расширения, материнские платы предлагают два разъема PCIe Gen 5.0 (1x16 и 1x8) вместе с одним слотом PCIe 3.0 x1. Варианты хранения включают пять слотов M.2, которые включают два слота Gen5 (CPU) и три слота Gen4 (PCH). Все слоты M.2 на материнской плате будут оснащены радиаторами MSI M.2 Shield Frozr, включая самый верхний радиатор, который использует магнитный замок и RGB-подсветку для подсветки. Остальные слоты M.2 также будут иметь конструкцию EZ M.2 release, в то время как слот PCIe будет поставляться с технологией EZ PCIe release, что позволит пользователям легко извлекать и устанавливать устройства PCIe и M.2. Также имеются четыре порта SATA III и два разъема USB3 на передней панели.

На передней панели ввода-вывода материнская плата будет иметь в общей сложности 8 портов USB Type-C, из которых 7 портов USB Type-C настроены на задней панели ввода-вывода и 1 на передней панели. Порт USB Type-C на передней панели будет поддерживать PD до 60 Вт, который добавляется 8-контактным разъемом на материнской плате. Остальные порты задней панели рассчитаны на 2 порта 40 Гбит/с, 1 порт 20 Гбит/с и 5 портов 10 Гбит/с. Задняя панель ввода-вывода также оснащена сложенными слоями печатной платы для поддержки дополнительных портов USB, а также вы получите два сетевых порта и поддержку WiFi 7. Контроллер USB4 будет размещен рядом с вводом-выводом под специальным радиатором.

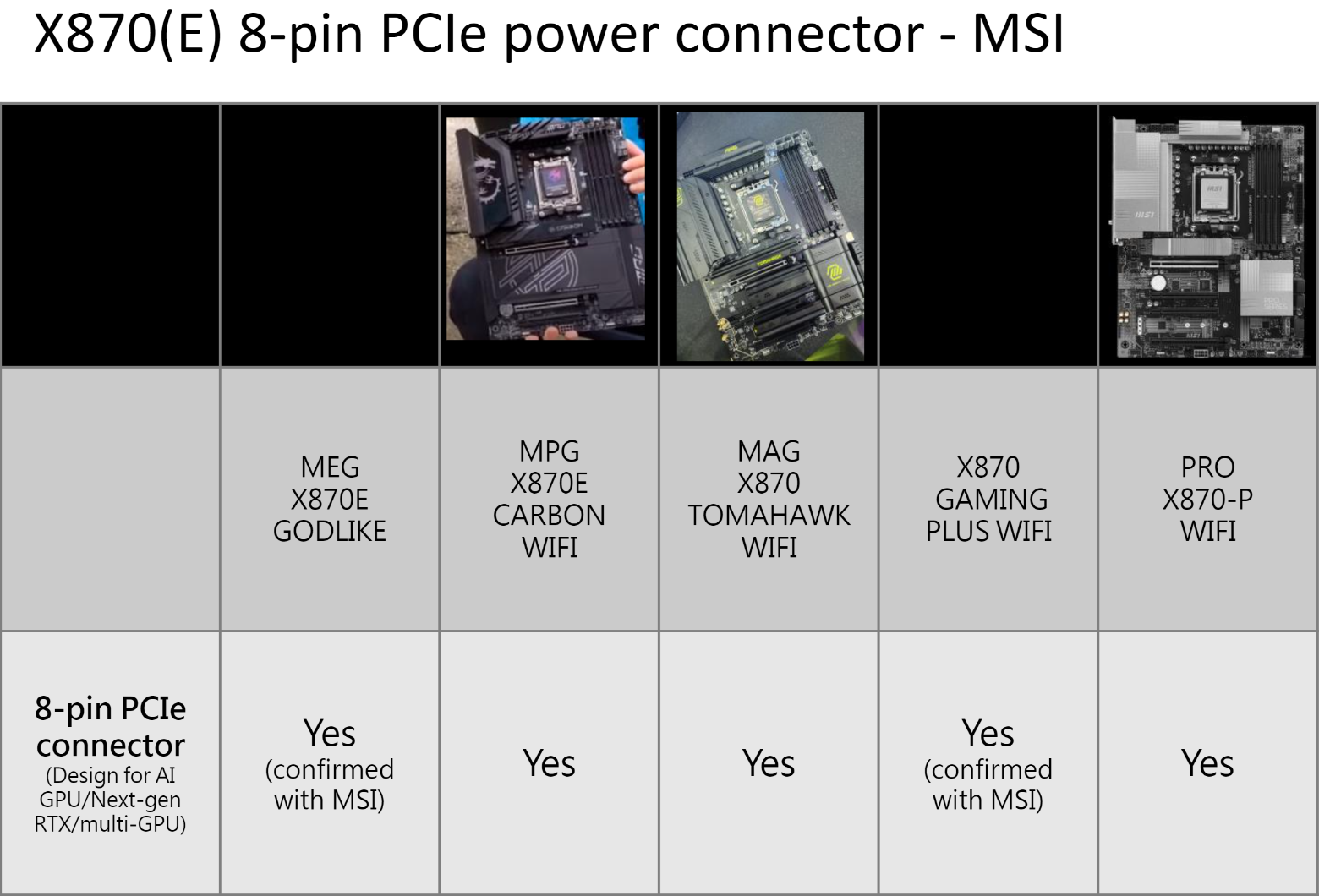

Наконец, материнская плата будет оснащена дополнительным 8-контактным разъемом рядом с двумя PCH X870E, который обеспечит дополнительное питание линий PCIe для поддержки многопроцессорных решений следующего поколения, таких как графические процессоры NVIDIA RTX 50 «Blackwell».

Ожидается, что MSI выпустит MEG X870E GODLIKE после выпуска первой волны материнских плат AMD 800-й серии, поэтому мы можем ожидать некоторые премиальные функции разгона ЦП и премиальную цену на эту чудовищную материнскую плату. Мы обязательно скоро получим больше фотографий, демонстрирующих дизайн, радиатор и общую компоновку GODLIKE.
