Размещение громкоговорителей в системе Dolby Atmos

Совместимость с предшествующими форматами является ре-шающим фактором при выпуске нового звукового формата. Подоб-ный подход всегда упрощает процесс внедрения новых технологий.Таким путем в свое время осуществлялся переход от формата звукового сопровождения 5.1 к формату Dolby Surround 7.1.По мере того как начали появляться трехмерные звуковые форматы,такие как Auro 3D9.1, 11.1, 13.1, и т.д., в кинотеатрах стали устанавливать еще больше акустических систем.

Переход к системе Dolby Atmos так же осуществляется посте-пенно. Фирма Dolby дает рекомендации по размещению акустических систем в кинозалах таким образом, чтобы их конфигурация могла быть использована для воспроизведения программ звукового сопровождения в формате Dolby Atmos. При этом система Dolby Atmos разработана с таким расчетом, чтобы звукоинженеры и администрация кинотеатров в зависимости от ситуации могли сами решать, как использовать новое звуковое оборудование. Звукоинженер может прослушать звуковую программу и определить, как она будет воспроизводиться при использовании различных конфигураций громкоговорителей, а администрация кинотеатра может решить, укладываются лите инвестиции, которые нужно вложить в данный зал для того, чтобы значительно улучшить впечатление от просмотра кинофильмов со звуковым сопровождением в новом формате, в рамки бюджета. Оптимальное количество используемых выходных каналов громкоговорителей может варьироваться в зависимости от размера помещения. Первое поколение кинопроцессоров Dolby Atmos может поддерживать до 64 выходов (формат 61.3). Хотя такое большое количество каналов может показаться чрезмерным, в сравнении с теми конфигурациями, которые используютсяв кино сегодня, но при наличии достаточных средств на внедрение новой звуковой системы, это будет разумным решением, поскольку с помощью существующих в настоящее время многоканальных усилителей, такая система обеспечивает возможность индивидуальной адресации звуковых данных для каждого из установленных в зале громкоговорителей, например, для каждого из 11 громкоговорителей объемного звучания, расположенных на боковых стенах в большом кинотеатре.

Рекомендуемое расположение динамиков для Dolby Atmos остается совместимым с уже существующими в кино системами звукового сопровождения и не ставит под угрозу возможность воспроизведения звука в форматах 5.1 и 7.1,что является чрезвычайно важным обстоятельством.

Позиции различных громкоговорителей могут отличаться в зависимости от конструкции кинозала, поэтому не существует идеального их числа и расположения каналов. Как результат, система Dolby Atmos легко адаптируема и способна точно воспроизводить звук в разнообразных зрительных залах, независимо от того имеют ли они ограниченное число каналов воспроизведения или большое количество каналов с различными конфигурациями.

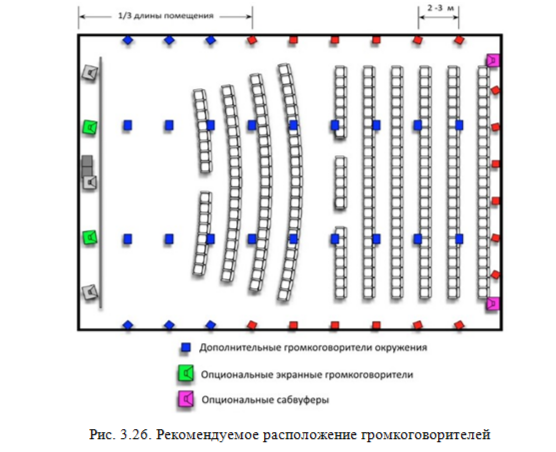

На рис. 3.26 приведена рекомендуемая схема размещения акустических систем в стандартном зрительном зале. Базовое расположение основных громкоговорителей окружения, о котором будет сказано ниже, соответствует положению начиная с одной трети расстояния от передней до задней стенки.

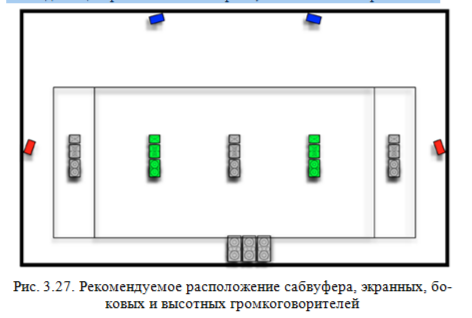

За экраном располагаются дополнительные фронтальные громкоговорители - левый центральный Lc и правый центральный Rc (на позициях Left Extra левого дополнительного и RightExtra правого дополнительного каналов в форматах с киноплёнкой 70 мм), которые позволяют создавать более гладкое (без провалов) панорамирование звука по всей ширине экрана (рис. 3.27). Все экранные громкоговорители должны быть расположены под углом, направленным на идеальную позицию слушателя, которая определяется как 2/3 расстояния от экрана до задней стены по центру экрана.

Рекомендованное положение сабвуфера за экраном остается тем же самым, что и в других звуковых форматах, т,е. акустические системы, выполняющие роль сабвуфера, размещаются асимметрично по отношению к центру помещения, что необходимо для предотвращения возникновения стоячих волн.

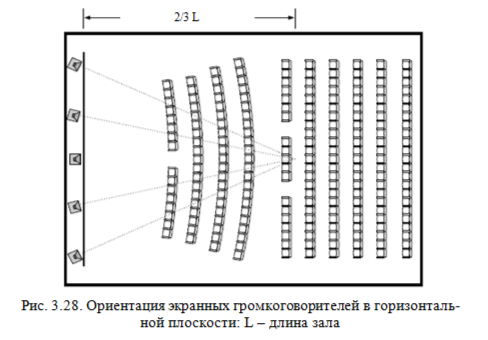

Экранные громкоговорители должны быть повернуты в горизонтальной плоскости так, чтобы ось каждого громкоговорителя была ориентирована на точку в двух третях расстояния до задней стенки зала вдоль центральной линии экрана, как показано на рис. 3.28.

Дополнительные боковые громкоговорители окружения должны быть установлены ближе к экрану, несмотря на рекомендованную практику их расположения начиная от 1/3 длины зрительного зала до задней стены (рис. 3.26). При воспроизведении звуковых дорожек в форматах DolbySurround 7.1 или 5.1 эти громкоговорители не используются в качестве громкоговорителей окружения, но они могут обеспечить возможность плавного перехода при панорамировании объектов с экранных громкоговорителей на громкоговорители зоны окружения, а также улучшат тембральное согласование.

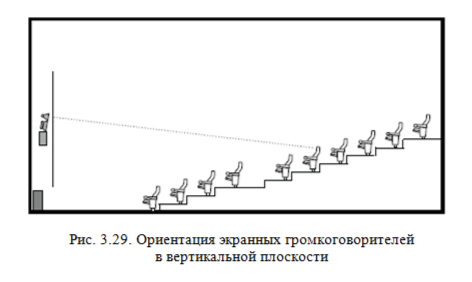

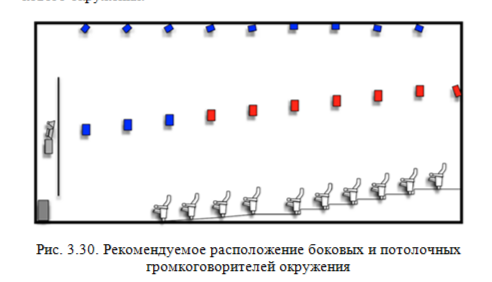

Размещение громкоговорителей окружения по вертикали в передней части массива должно быть довольно близко к высоте акустического центра экранного громкоговорителя. Кроме того, вертикальное размещение громкоговорителей окружения должно быть таким, чтобы они формировали прямую линию от начала до конца и шли вверх под углом таким образом, чтобы относительная высота громкоговорителей окружения над слушателями оставалась одинаковой по мере увеличения высоты зрительских кресел (рис. 3.30).

Потолочные громкоговорители должны идти двумя массивами от экрана до задней стены, а именно в одну линию с громкоговорителями экранных каналов Lc и Rc. Они должны быть расположены симметрично по отношению к центру экрана. Число громкоговорителей верхнего окружения и расстояния между ними должны быть согласованы с расположением громкоговорителей бокового окружения. Минимальная ширина – расстояние между каналами Rc и Lc. Максимальная ширина должна быть определена на основе нижеследующих углов возвышения.

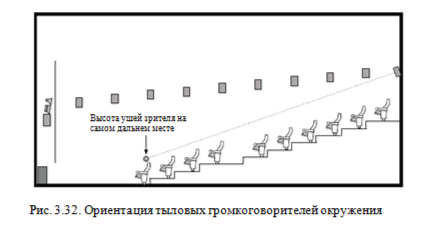

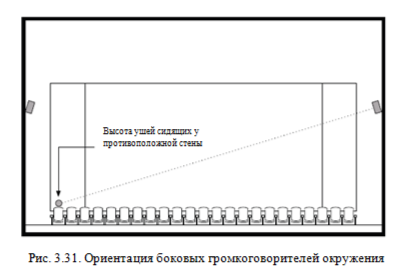

Громкоговорители бокового и тылового окружения должны быть установлены с таким наклоном в вертикальной плоскости, чтобы ось каждого громкоговорителя была ориентирована на высоту ушей слушателя, который сидит на самом дальнем месте по отношении к громкоговорителю (рис. 3.31 и 3.32).

Верхние громкоговорители окружения (высотные каналы окружения) всегда должны быть расположены сопряженно, т.е. каждый левый и соответствующий ему правый громкоговорители должны располагаться на одинаковом расстоянии от передней стены.

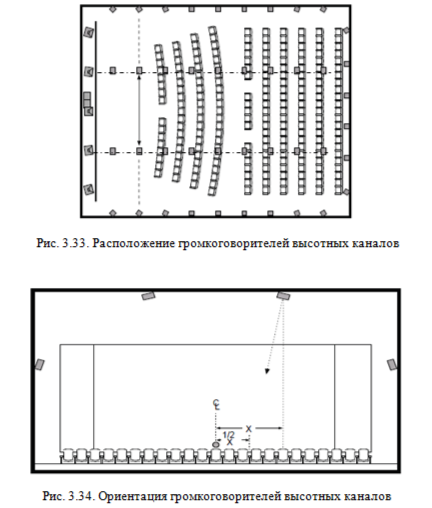

Высотные громкоговорители окружения должны быть расположены симметрично по отношению к центральной линии экрана. Левый и правый ряды верхнего окружения (массивы громкоговорителей), как правильно, должны быть расположены на одной линии с левым центральным и правым центральным громкоговорителем за экраном (рис. 3.33).

Громкоговорители верхнего окружения должны быть наклонены в поперечном направлении (по ширине аудитории), наполовину расстояния между вертикалью от места расположения громкоговорителя и линией центра экрана ±10 градусов (рис. 3.34).

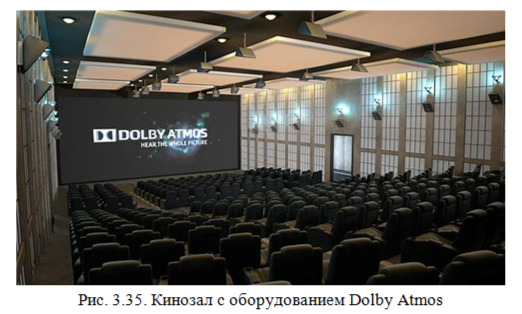

Примерный вид кинозала, оборудованного для просмотра фильмов в формате Dolby Atmos, показан на рис. 3.35. Здесь хорошо просматриваются боковые и высотные громкоговорители.Видно, что они установлены таким образом, что их ориентация направлена на зрительские места в наилучшей зоне прослушивания, которая, как уже говорилось,располагается на расстоянии примерно в 2/3 длины зала от экрана.

Раздел 3.4 из книги В.А. Никамин Многоканальные звуковые системы.СПб, 2017 -184 с.
