Микрофонная система OCT

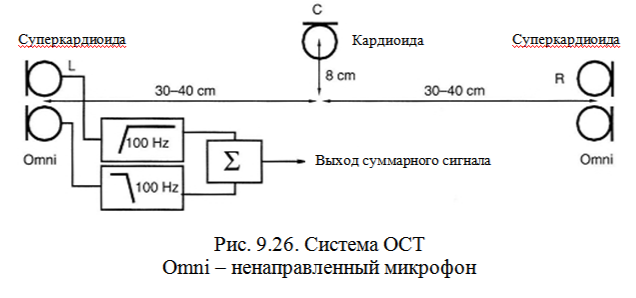

Немецким институтом IRT была разработана микрофонная система в чем-то сходная с системой Hamasaki, поскольку тоже состоит из двух отдельных комбинаций – одна (главная) предназначена для записи основного сигнала преимущественно с фронтальных направлений, другая (вспомогательная) – для записи сигналов окружения. Известна как конфигурация OCT– Optimum Cardioid Triangle). Схема ее пред-ставлена на рис. 9.26. Здесь главная конфигурация состоит из цен-трального кардиоидного микрофона и двух боковых суперкардиоидных микрофонов, которые дополнены еще и ненаправленными микрофонами. Сигналы суперкардиоидных микрофонов пропускаются через фильтры высоких частот с частотой среза 100 Гц, а сигналы ненаправленных микрофонов – через фильтры низких частот с той же самой частотой среза 100 Гц. Затем оба сигнала суммируются, формируя левый и правый каналы.Таким образом, высокочастотная часть общего сигнала, обеспечивающая точность локализации источников звука, записывается остронаправленными суперкардиоидными микрофонами, а низкочастотная часть в диапазоне, где локализация все равно отсутствует – ненаправленными. Благодаря такому разделению вся конфигурация обеспечивает как значительно лучшее разделение между каналами, так и лучшую локализацию источников звука в общей панораме

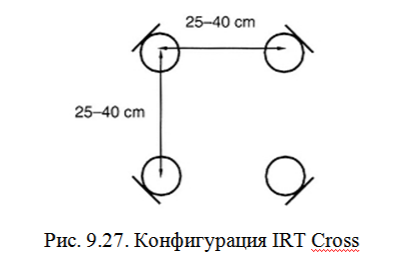

Для записи пространственных характеристик первичного помещения здесь используется система из четырех кардиоидных (или ненаправленных) микрофонов, показанная на рис. 9.27. Расстояние между микрофонами выбирается в зависимости от желаемой степени корреляции между каналами. Такая конфигурация получила собственное название IRT Cross.

РАздел 9.4.6 книги В.А. Никамин "Многоканальные звуковые системы" СПб, 2017, 184 с.
