Системы для записи 3D-программ с высотными каналами

Поскольку системы пространственного звучания с высотными каналами становятся явлением все более распространенным, возникла необходимость в создании новых микрофонных технологий для записи звука в формате 3D

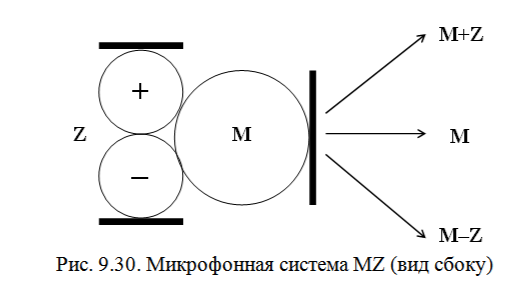

По аналогии с технологией записи MS («Middle-Side»), систему, состоящую из вертикально ориентированного двунаправленногоZ-микрофона и горизонтально ориентированного микрофона М, можно назвать «Middle-Z» (MZ) (рис. 9.30). Синтезированные сигналы, полученные путем комбинирования сигналов с выходов микрофонов, принято записывать в виде так называемой декодирующей матрицы. В обычной декодирующей матрице MSStereo выполняются следующие соотношения для левого и правого каналов:

Left = Middle + Side

Right = Middle – Side

Подставляя канал Z вместо канала Side, получим:

Height 45° = Middle + Z

Height –45° = Middle – Z

В качестве микрофона Z лучше использовать не одиночный микрофон, а микрофонный массив из восьми капсюлей, ориентированных вертикально вверх с его положительной стороны. Микрофон Middle (M) ориентирован горизонтально под углом 90° к микрофону Z.

Двунаправленные микрофонные массивы из восьми капсюлей хорошо подавляют звуки, поступающие с направлений под 90° от осей микрофонов - гораздо лучше, чем любые другие направленные или ненаправленные микрофоны

Раздел 9.5 из книги В.А. Никамин "Многоканальные звуковые системы". СПб. 2017. 184 с.
